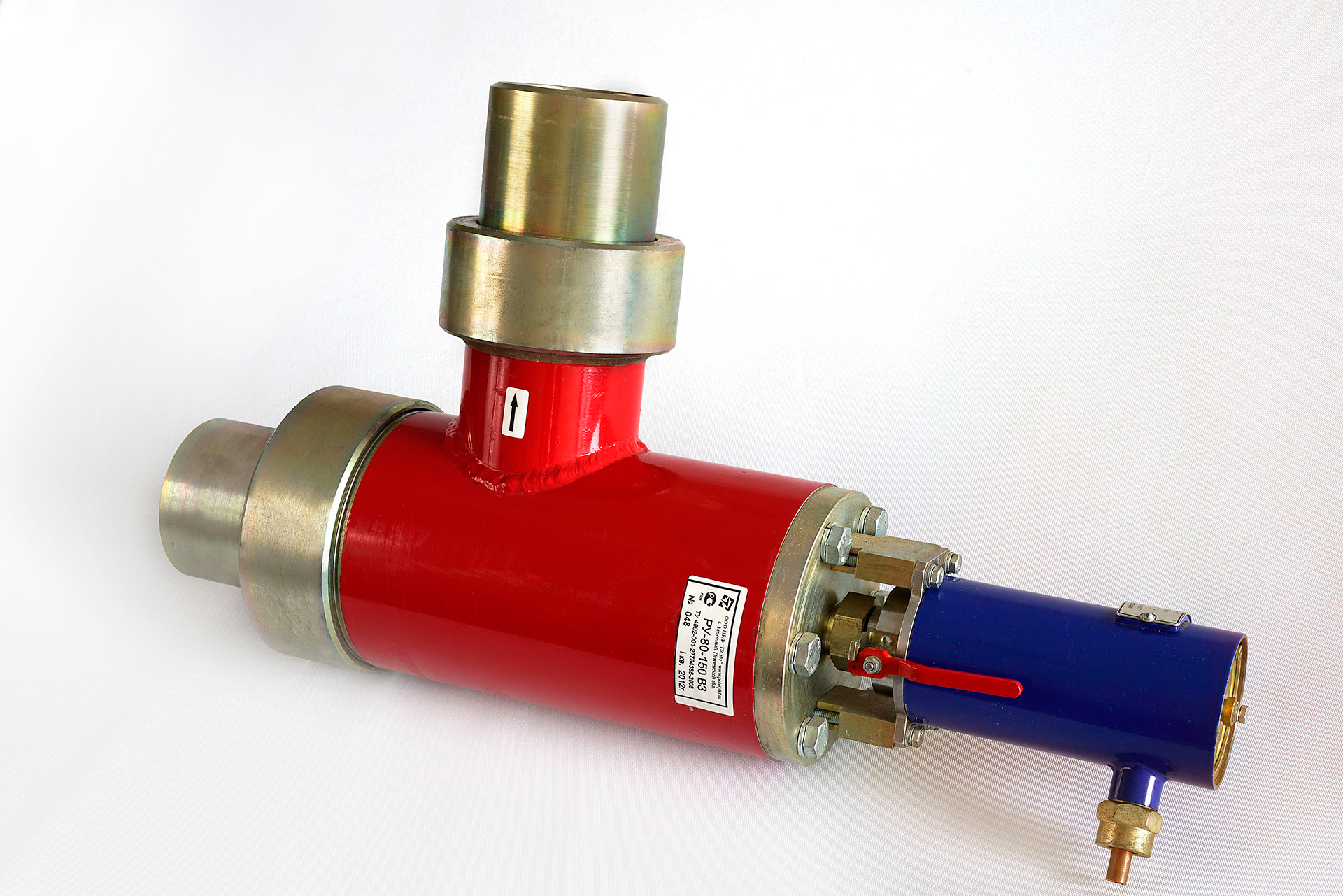

Распределительные устройства эксплуатируются в составе автоматических установок газового пожаротушения с электромагнитным и механическим (ручным) пуском с угловым расположением патрубков.
Распределительные устройства предназначены для пропуска газового огнетушащего вещества в определенный магистральный трубопровод автоматической установки газового пожаротушения.
Конструкция распределительного устройства защищена патентом на полезную модель №155307 от 12.03.2015 г.
РУ с угловым расположением патрубков с рабочим давлением 150 кгс/см2
| Наименование параметра | Значение | |||||
|---|---|---|---|---|---|---|
| РУ-025-150[ВЗ] | РУ-032-150[ВЗ] | РУ-050-150[ВЗ] | РУ-080-150[ВЗ] | РУ-100-150[ВЗ] | ||
|
Обозначение |
ЯТАУ.492212.001 [ЯТАУ.492212.001-02] |
ЯТАУ.492212.001-01 [ЯТАУ.492212.001-03] |
ЯТАУ.492212.003 |
ЯТАУ.492212.004 |
ЯТАУ.492212.005 |
|
| Диаметр условного прохода, мм | 25 | 32 | 50 | 80 | 100 | |
| Рабочее (максимальное) давление, МПа (кгс/см2) | 14,71 (150) | |||||
| Минимальное давление на входе РУ, МПа (кгс/см2), не менее | 0,49 (5) | 0,98 (10) | ||||
|
Габаритные размеры, мм |
||||||
| - длина | 309[351] | 309[351] | 367[409] | 495[537] | 557[599] | |
| - ширина | 188 | 188 | 235 | 345 | 398 | |
| - высота | 88 | 88 | 113 | 165 | 195 | |
| Масса, не более, кг | 10[11] | 10[11] | 18[19] | 40[41] | 65[66] | |
| Эквивалентная длина, м, не более | 3,8 | 9,0 | 14,5 | 25,3 |
30,4
|
|
| Рабочие среды | |
|---|---|
| Сжиженные газы |
- хладон 125 ТУ 2412-043-00480689-96;
|
| Сжатые газы |
- азот газообразный технический ГОСТ 9293-74; |
Примечания
1 * - ГОТВ только для устройств, предназначенных для противопожарной защиты особо важных объектов.
2 Применяемые ГОТВ должны быть сертифицированы на соответствие требованиям НПБ 51-96.
